压力调节阀的调节说明

压力调节阀的调节说明

　　压力控制阀的选择选择

　　适合于所用压力和水量的调压阀。

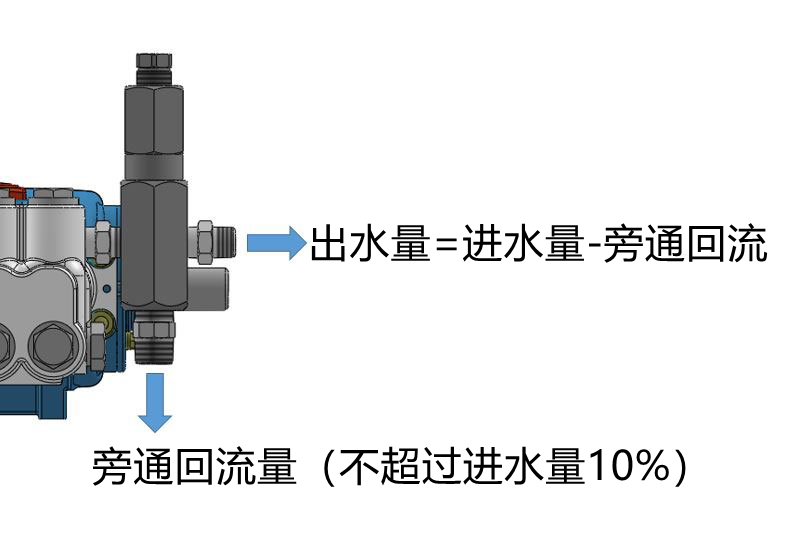

　　通过在设定压力下检查要使用的喷嘴总数的排出速率来选择最佳喷嘴。超过所选喷嘴总排放量的高压水从溢水管中回流。如果喷嘴的总排出量大于泵的供水量，则无法维持压力。调压阀的水量范围是确保泵稳定运行的重要因素。如果在水量范围以下使用压力控制阀，则无法维持适当的压力和水量。

　　如果压力控制阀的使用超出水量范围的上限，则阀和阀座的消耗会更快。如果将压力控制阀设计为能够使10%的压力控制阀规格从残留水中回流，则它将持续更长的时间。如果使用0%的残留水，可能会导致泵发生故障，并且压力调节阀本身会很快磨损。

　　满足上述条件的调压阀可保护泵免受排放管中的异常压力影响，但应与安全阀分开选择。



　　压力控制阀管路

　　在此，以MRE型调压阀为例进行说明。

　　该压力控制阀是流量型压力控制阀。用管道输送，使压力水从泵侧通过压力调节阀流向排放侧。

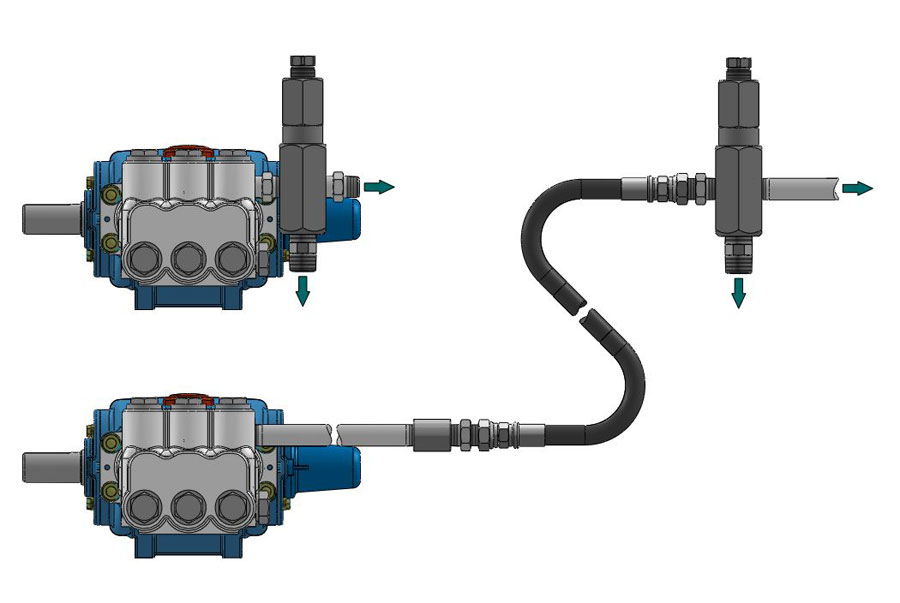

　　只要可以操作压力控制螺钉，就可以在任何位置使用该压力控制阀，但是最好将压力控制螺钉朝上垂直放置。最佳安装位置是将其直接安装在泵的歧管上，但也可以安装在辅助管道上。如果压力调节阀附近的管道是高压软管，则泵的脉动将减少。

　　残留的水通过管道输送到压力调节阀底部的螺纹部分。请用与螺丝尺寸相同的直径或大一号的直径进行管道连接。同样，如果最近的管道是软管，则泵的脉动会减少。如果溢水管较细，过度伸展或扭曲，则可能导致液体温度升高，阀和阀座磨损，泵脉动和噪音。

　　如果使用0%的残留水，可能会导致泵发生故障，并且压力调节阀本身会很快磨损。另外，请勿在泄漏管中安装阀门并向大气开放。

　　请在试运行期间测量剩余水量，并检查是否有适当的剩余水。

　　最好将污水管连接返回到水箱。作为指导，水箱容量是每分钟泵吸水量的6至10倍。插入挡板，使泵不会吸收溢出水中的气泡。

　　如果多余的水无法返回到水箱，则可以将其返回到进水管，但必须将其返回到远离泵进水口的地方。吸水压力过高可能会损坏泵的吸入填料或导致漏水，并且当吸入通过调压阀溢流道时产生的气泡可能会导致异常操作。

　　另外，如果继续将残留的水送回吸水管，则液体温度会升高。气蚀，振动和脉动会损害稳定的运行，这可能会损坏填料并损坏阀和歧管。

　　请将多余的水尽可能地返回到水箱中。


　　压力控制阀的使用方法

　　压力由压力调节阀控制。通过设置压力调节阀，避免将压力增加到超过指定的泵压力。调节压力时，将压力从最小压力逐渐增加到设定压力。维护后的试运行期间，请确保从最小压力增加压力。
