使用柱塞泵的泵电机组的设计建议

　　介绍

　　柱塞泵是一种往复泵，其中柱塞套筒吸收和排出水。由于吸水量与泵的输入转速成正比，因此流量不能由泵本身控制。由于压力由单独安装的压力控制阀或卸荷阀控制，因此压力无法由泵本身控制。使用前，请务必连接压力控制设备，例如压力控制阀和压力表。

　　为了最大化柱塞泵的容量，有必要设计和研究外围设备。

　　管道系统中的泵

　　柱塞泵的性能受整个管道系统的影响。为了获得最佳性能，请正确选择泵和设备，安装最佳管路，并执行正确的操作。

　　泵设定值

　　目录中列出的规格的最高值是独立的特征值。这并不意味着所有特性都同时达到最高值。不能最大使用泵规格中的所有项目。它的最大速度和最大负载能力与汽车的规格相同。除了压力和排放量外，还应选择和设计工作中优先考虑的供水压力，水温，工作流体等，这些问题可能会受到影响。如果您想最大程度地使用它们中的任何一个，或者在设计时难以决定，请联系我们的销售部门。

　　过流液体

　　高温水和高浓度的碱性/酸性/浆液会大大缩短泵的使用寿命。不能使用根据液体温度改变粘度的柱塞泵。避免使用挥发性或高粘度液体。当使用除淡水以外的其他液体时，请务必与我们的销售部门联系。

　　电机选择和皮带轮计算

　　电机选择

　　必须根据要设计的设定转速和排出压力的最大值选择电动机。必须通过组合泵侧的V皮带轮和电动机侧的V皮带轮来选择极数(4Por6P)。将正常排出压力设计为最大压力的97%或更小。请联系我们的销售部门以选择电动机输出。

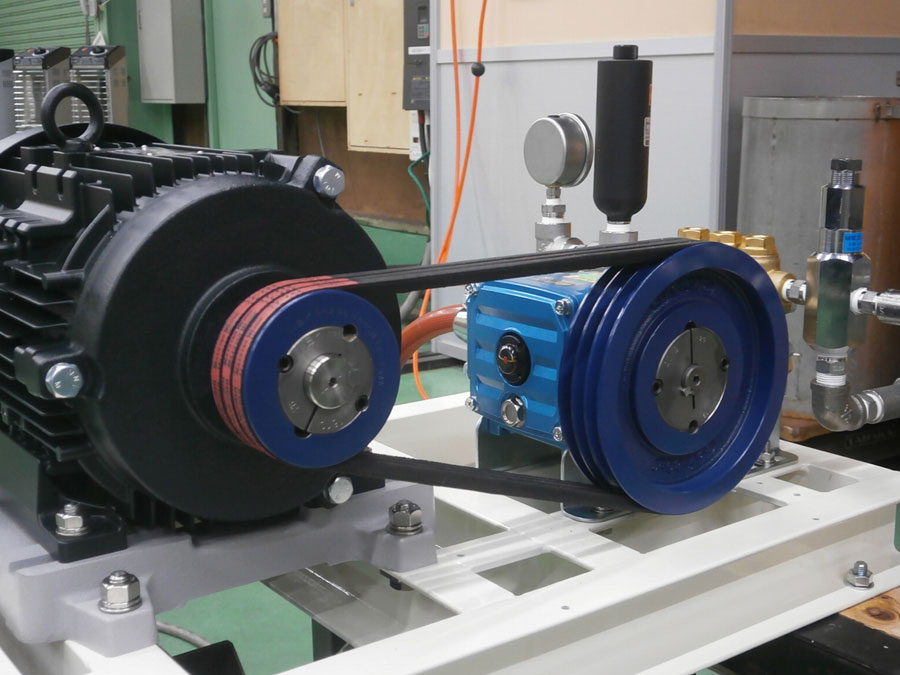

　　泵皮带轮的选择

　　对于泵皮带轮，请考虑所需的功率和工作时间，为V皮带轮和V皮带选择合适的尺寸。不能将其设计为高于泵规格的最大转速。大大加速了泵的损坏。设计三角皮带时，请计算足够的强度。选择适合泵/马达轴的三角皮带。如果三角皮带的张力松动，可能会导致打滑或磨损。如果太紧，会损坏泵和电机的轴承。如果泵和电动机的V形皮带轮之间的平行度(对准)偏差很大，则会导致驱动系统出现问题，因此在使用前请检查V形皮带轮/ V形皮带制造商目录中的允许值。

　　泵旋转方向

　　如果使用曲轴箱上指示了旋转方向的泵，则将泵设计为沿指示的旋转方向旋转。如果出于各种原因将其反向使用，请稍微增加曲轴箱油的量，以便在操作前对其进行充分的润滑。请注意，如果添加过多的油，可能会从润滑口盖上喷出。

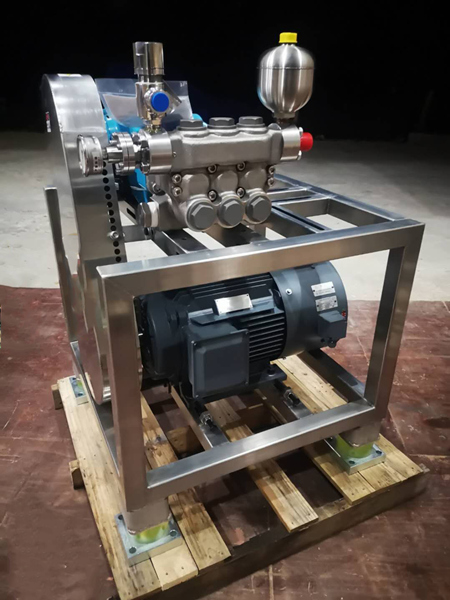

　　泵的安装和油的润滑

　　设定基准

　　考虑电动机和泵所需的功率，使用时间和安装环境，使用强度和材料设计泵底座的强度。泵应安装在水平且坚固的地方。

　　泵轴与电机之间的距离应考虑到泵的换油功而设定。设置皮带罩的位置，尺寸和形状，以便可以轻松检查三角皮带。

　　泵和马达的安装环境

　　泵需要防冻保护。如果有冻结的危险，则必须在使用后从泵中清除液体，将其注入防冻液中，或者采取措施用加热器等防止冻结。

　　在泵的湿部的前部需要一个用于更换消耗品的维护区域。设计时必须考虑换油工作以及所配备的流体控制设备和管道材料的维护。

　　不要让水，风或雨水直接落在泵或电动机上。另外，在盖上外罩时，请务必安装排气装置，以免热量被夹带。

　　曲轴箱油

　　出厂时未注入曲轴箱油。如果不进行润滑，则泵将始终被损坏。

　　在操作之前，请务必润滑机油并检查机油量。

　　设置电动机和泵时，请在铁心之间进行设计，以便可以轻松更换曲轴箱中的机油。必须始终在设计时考虑到维护。

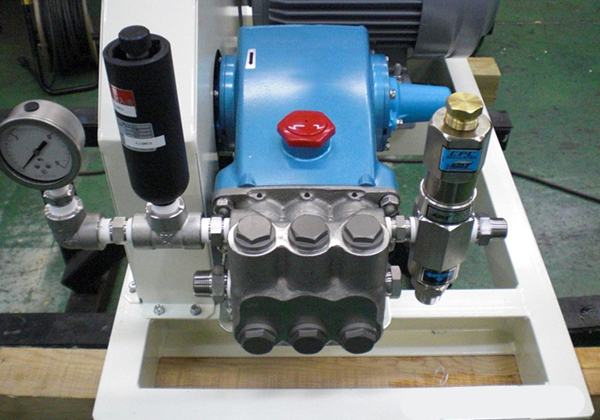

　　安装配件

　　压力控制阀

　　压力由压力调节阀控制。压力不能由泵本身控制。使用前，请务必安装调压阀，压力表等压力控制设备。通过设置压力调节阀，避免将压力增加到超过指定的泵压力。调节压力时，将压力从最小压力逐渐增加到设定压力。有关压力控制阀的更多信息，请参阅[压力控制阀使用说明]部分。

　　压力表

　　确保将压力表连接到泵的排放管上。在这种情况下，由压力表检查的压力就是泵排出管的压力。关闭排放阀/清洁枪，检查压力。它不是从喷嘴或清洁枪排出时的压力。对于压力表，请选择最大刻度等于设定压力两倍的压力表。通过选择包含甘油的地震型压力表可以执行稳定的压力监控。

　　蓄能器

　　在泵的排放管上安装蓄能器，以保护管道和设备免受压力波动的影响。最好直接将其安装在泵的歧管上，但是在大型蓄能器的情况下，由于车身振动的影响，管路可能会损坏，因此请将其单独安装在固定底座上并使用。



　　泵附近管道的设计

　　挠性管道

　　最靠近泵的管道包括吸水管，溢水管和排水管。为减少泵的脉动，请在泵附近的管道上使用一根软管。必须对管道进行设计，以便可以在泵附近拆卸管道，以便轻松进行维护工作。

　　供水管

　　严禁空转泵。请进行设计，使其可以在允许充分吸水的条件下运行。在采取措施防止泵空转后，应在泵和供水箱之间安装一个供水阀，并进行设计，以便在维护期间可以切断供水。

　　[注意]即使其他部分设计合理，如果“供水管”的条件不合适，也会发生严重的故障。很简单的事情通常会造成严重的麻烦。请务必阅读[给水管道注意事项]。

　　排放管道

　　在操作泵之前，请设计出水管，以释放压力。初始操作期间压力过大可能会损坏泵，外围设备和管道。泵压力是泵歧管的压力。它不是指喷嘴或孔/喷枪喷嘴的压力。在泵的排出口上安装一个排放阀，这样就可以在不使用喷嘴或节流孔/喷枪喷嘴的情况下设定压力。另外，为了在启动泵时排出管道中的空气，请确保将排气阀排入管道。
