高压柱塞泵过流歧管维护手册

　　歧 管 维 护

　　拆卸

　　1. 要维修柱塞，必须拆下排放和进口歧管。 按照拆卸排放歧管和拆卸进气歧管下的拆卸步骤进行操作。

　　2. 从陶瓷柱塞上取下密封固定器。

　　3. 从密封圈固定器的前部拆下内圈。

　　4. 删除用过的Wick并安装新的Wick。

　　注意：型号170085没有Wicks或Seal Retainer的前半部分。

　　5. 更换密封固定器上的内圈。

　　6. 松开柱塞固定器4至5圈。 将柱塞推向曲轴箱，直到柱塞固定器弹出。

　　7. 从每个柱塞杆上拧下并拆下柱塞固定器，垫圈，O形圈，支撑环和陶瓷柱塞，锁孔垫圈和阻挡板.

　　重装

　　1. 拆下这些柱塞件后，检查曲轴箱油封是否磨损或变质，并根据需要进行更换。

　　2. 在柱塞杆上更换钥匙孔垫圈。

　　3. 仔细检查每个柱塞的划痕或裂缝，如果磨损则更换.

　　注意：陶瓷柱塞只能安装在一个方向(从前到后)。不要强行踩到杆上.

　　4. .检查柱塞固定器上的垫圈，O形圈和支撑环，如果切割或磨损则更换。润滑O形圈，易于安装，避免损坏O形圈.

　　注意：首先安装垫片，然后安装O形圈和支撑环.

　　5. 将柱塞242应用于柱塞保持器和螺纹柱塞保持器的螺纹到柱塞杆上。每个规格的扭矩。

　　6. 在柱塞上滑动密封固定器.

　　注意：在170085将LPS垫片安装在柱塞上，直至与密封固定器齐平。与Crankcase中的油孔和油底壳中的油孔 .

　　7. R用手旋转曲轴，使两个外部柱塞均匀延伸。

　　8. 润滑柱塞。

　　9. 小心地将进气歧管更换到柱塞上并压入曲轴箱。保持歧管对齐，以避免损坏柱塞。

　　10. 每个图表更换四(4)个HSH螺钉和扭矩。

　　11. 检查歧管底部的进气口O形圈，如果切割或磨损则更换.

　　柱塞润滑：柱塞的油壶设置为每孔三滴，正常操作每月两次。油壶调整垂直开始进给，水平停止进给，45°冲洗轴承。随着操作时间和温度的增加，可能需要额外的润滑。

　　注意：初次启动时不要润滑灯芯。操作10至15分钟，使LPS的油脂渗入柱塞表面，然后根据需要进行润滑.

　　12. 润滑密封垫片的外表面，O形圈和阀室壁，并小心地将排出歧管滑过密封垫片.

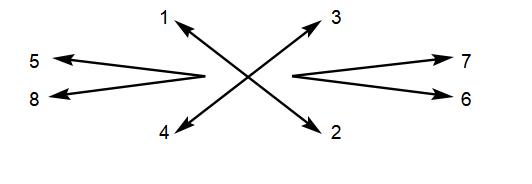

　　13.首先拧紧两(2)个HSH螺钉。 然后用手拧紧剩余的六(6)个HSH螺钉。 每个图表的扭矩和此顺序.
